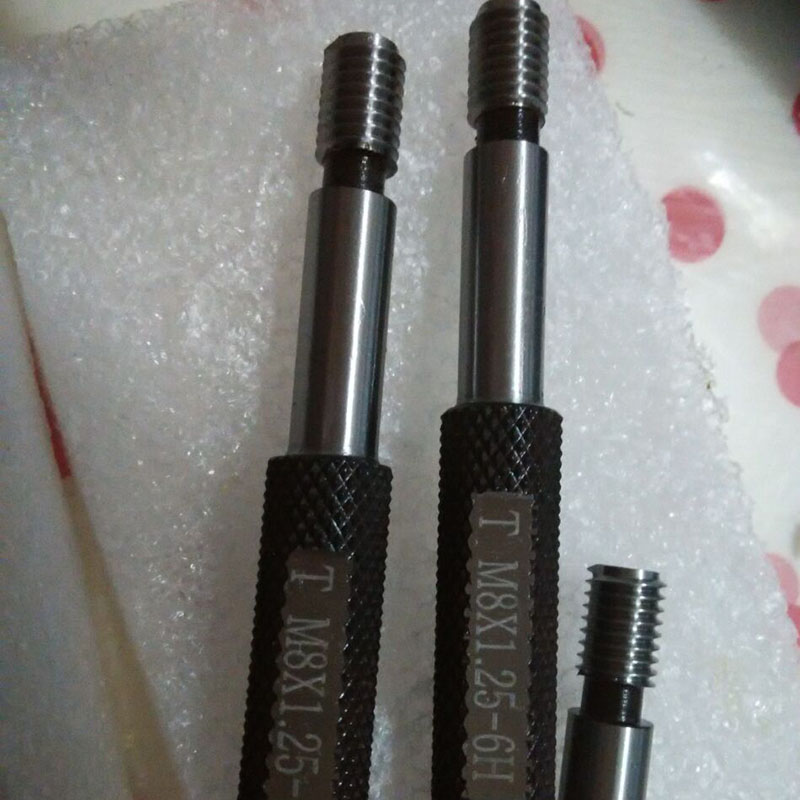

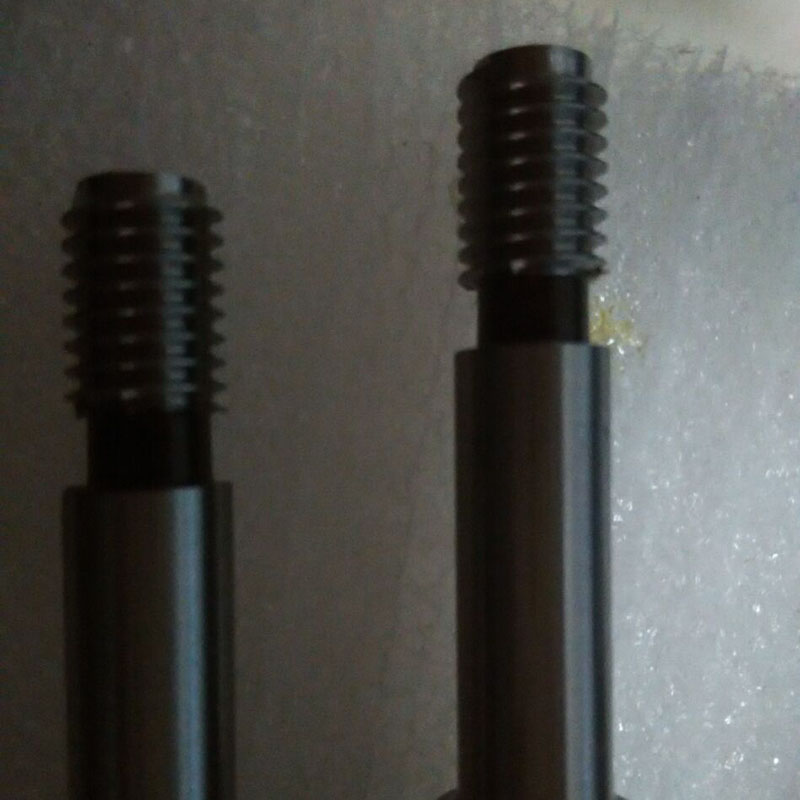

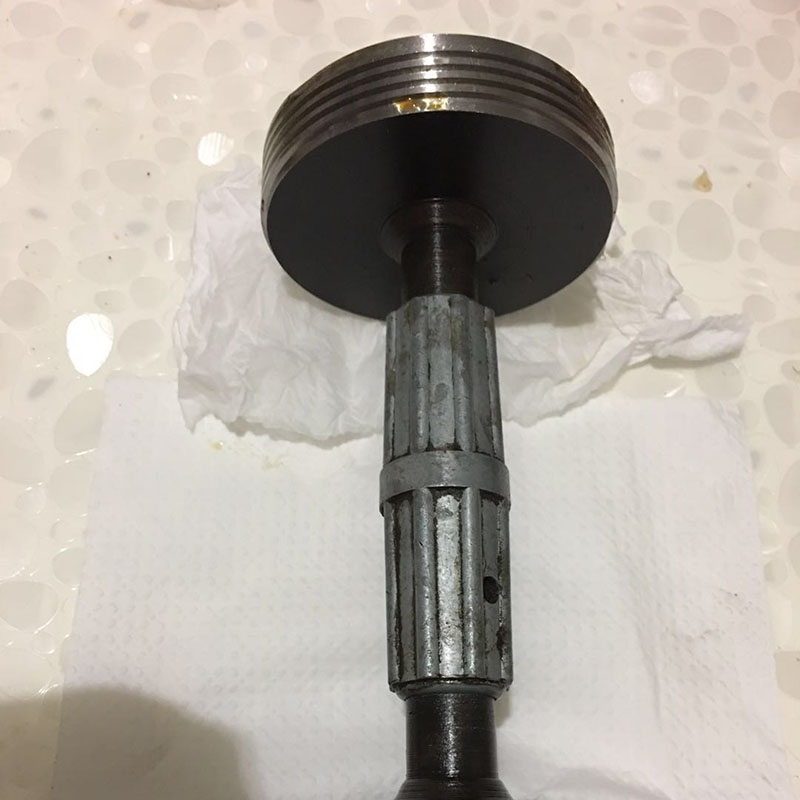

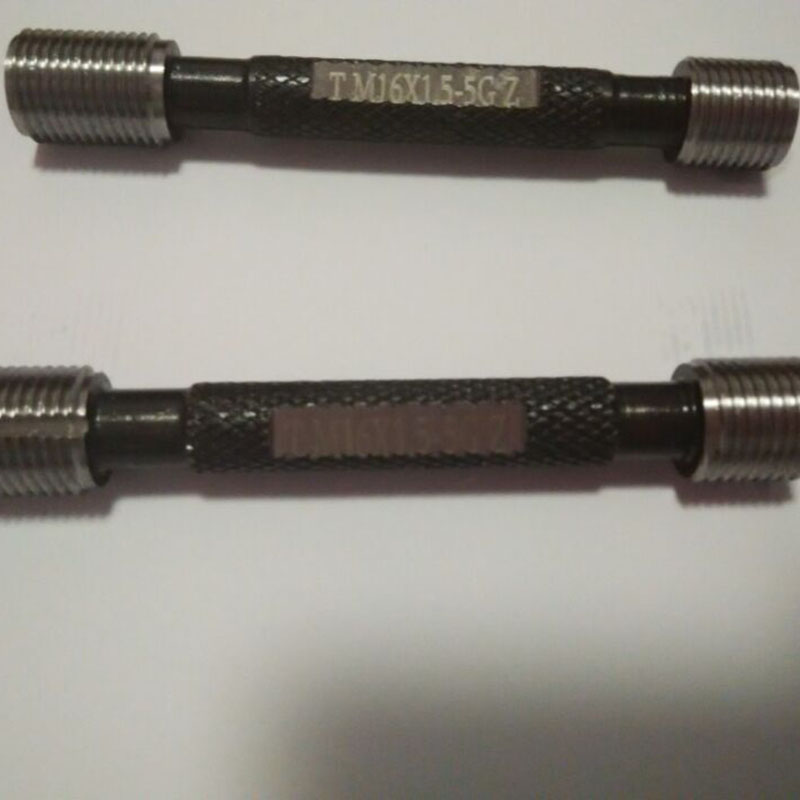

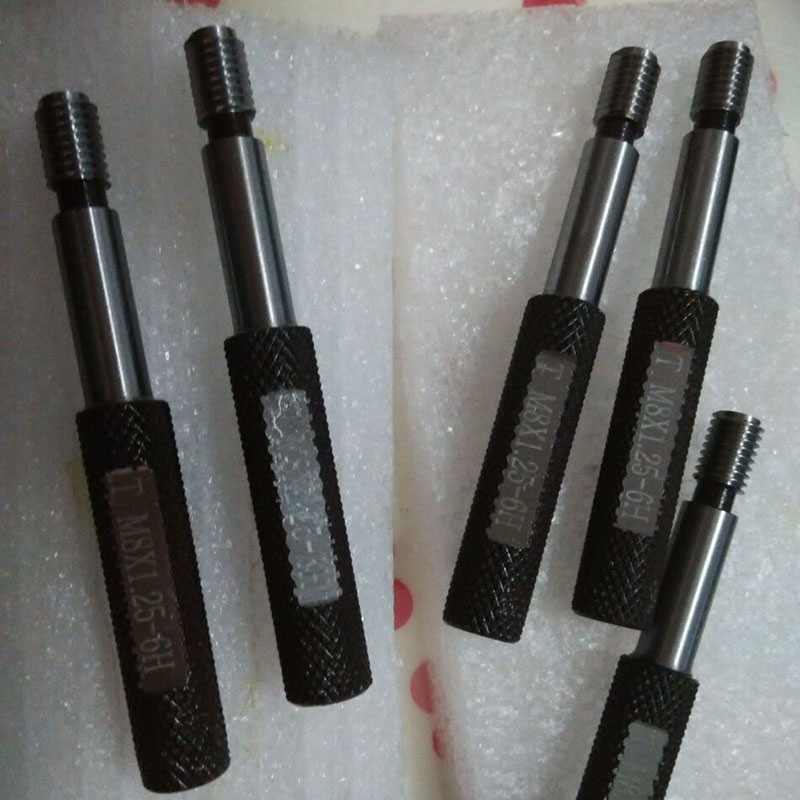

Three Plug Gauge

Vårt firma kan tilpasse den nominelle diameteren 0,8 mm-300mm metrikk (M), amerikansk (Un, UNF, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), British (Din2999999), Gert PT (Din2999. DIN405), Serrated, Trapezoidal (TR, ACME, Stub Acme), Gas Cylinder (PZ, W), Taper (NPT, NPTF, Z, BKG, R, RB, RC, RB, PT, ZG, WKG, BSPT, ANPT, PTF, ETC.), PIPE TRGEP TGEPS (GS (GS ( osv.), Spesiell for symaskiner (SM), ST -trådtrådmåler, sykkel (batteribil) Spesiell trådmåler (B, BC), elektriske apparater Spesiell tråd (1BA, 2BA, 3, BA, 4BA, 5B, etc.), Ventilstråd (5V1, 8V1, PG1) PG13.5, PG16, PG21, PG29, PG36 PG42, PG48), API Standardmåler, API Oil Pipe Thread Gages, API Taper Gages, Sucker Rod Thread Gages (CYG13-10, CYG16-10, CYG19-10, CYG222-10

KGG32-10, KGG36-10, KGG40-10), Oil Pipe Thread Gauge (LP, TBG, UP TBG, CSG, LCSG, NC).

Presisjonsmålingsdefinisjon og kjernefunksjoner for trådpluggmålere

Storaens trådpluggmålere er essensielle metrologiverktøy designet for å verifisere dimensjonsnøyaktigheten til interne skruetråder, noe som sikrer overholdelse av internasjonale standarder og optimal mekanisk ytelse. Som en kritisk trådmålmåler, definerer løsningene våre presisjon gjennom en dobbeltfunksjons Go/No-Go-design, catering til forskjellige trådtyper-fra metriske og tomme-baserte profiler til spesialiserte BSP-trådmåler og BSPP-trådmåler for rørsystemer.

Definere presisjon i trådinspeksjon

En trådpluggmåler fungerer som et binært verifiseringsverktøy: "GO" -enden må passere gjennom den interne tråden jevnt, og bekrefter at den oppfyller den minste materialtilstanden (nominell størrelse minus tillatt toleranse), mens den "no-go" -enden ikke skal komme inn, og sikrer at tråden ikke overskrider den maksimale tillatte toleransen. Denne utformingen eliminerer subjektiv skjønn, og gir objektive resultater for kritiske parametere som stigningsdiameter, trådvinkel (f.eks. 60 ° for metrisk, 55 ° for BSP) og tonehøyde. Storaens målere fester seg til trådpluggmåler standardreferanser som ISO 965-3, ASME B1.2 og DIN 13, og garanterer sporbar nøyaktighet på tvers av bransjer.

Kjernefunksjoner for forskjellige applikasjoner

Omfattende dekning av trådtypen

Våre skruetrinnmålere har plass til et bredt spekter av trådprofiler:

Metriske tråder (M-serien): Ideell for generell industriell bruk, med presisjonskarakterer opp til 6 timer for tetoleranseapplikasjoner som bilmotorkomponenter.
BSPP (parallelle) og BSPT (avsmalnede) tråder: konstruert for lekkasjesikre rørforbindelser i hydrauliske systemer (BSPP) og gassrørledninger (BSPT), som sikrer overholdelse av ISO 7-1 og BS EN 10226 standarder.
NPT -tråder: Tilpassede løsninger for koniske rørtråder per ASME B1.20.1, kritisk for olje- og gasssektortrykksintegritet.

Effektivitet i kvalitetskontroll

Den intuitive GO/No-Go-mekanismen reduserer inspeksjonstiden med opptil 50% sammenlignet med manuelle målemetoder, noe som gjør den uunnværlig for produksjonslinjer med høyt volum. Ved å umiddelbart flagge ikke-konformerende tråder, minimerer trådmålerverktøyet vårt omarbeidskostnader og forhindrer feil komponenter i å gå videre til montering-en viktig funksjon i luftfestefesteproduksjonen eller produksjonen av medisinsk utstyr, der trådfeilsrisiko er katastrofale.

Materiale og designholdbarhet

Opprinnet av høykarbonverktøystål (herdet til 60 hrc+) eller wolframkarbid, Motstands trådpluggmålere motstår slitasje og opprettholder dimensjonsstabilitet selv i høye temperatur- eller slipemiljøer. Overflatebehandlingen (Ra ≤ 0,05μm) sikrer jevn innsetting, og beskytter både måleren og arbeidsstykket mot skader under gjentatt bruk.

Tillit til Storaen for kritisk trådforsikring

Enten å kalibrere interne tråder i biloverføringer, verifisere BSPP -tilkoblinger i industriell hydraulikk, eller sikre samsvar med NPT -tråder i energiinfrastruktur, leverer Storaens trådpluggmåler uovertruffen presisjon og pålitelighet. Ved å kombinere streng overholdelse av trådpluggmålerstandarden med allsidig design for globale trådtyper, gir vi produsenter mulighet til å oppnå nulldefektproduksjon-en tråd om gangen.

Tekniske spesifikasjoner og produksjonsprosesser for trådpluggmålere

Storaens trådpluggmålere er presisjons-konstruerte metrologiverktøy designet for å oppfylle de krevende kravene til intern trådinspeksjon, og kombinerer detaljerte tekniske spesifikasjoner med strenge produksjonsprosesser for å sikre nøyaktighet, holdbarhet og overholdelse av globale standarder. Som en pålitelig leverandør av skruketrådmålere og BSP -trådmålere, leverer vi løsninger som definerer dyktighet i trådmåling for bransjer som spenner fra bil til romfart.

Tekniske spesifikasjoner: Presisjon definert for alle applikasjoner

Størrelse og trådtype dekning

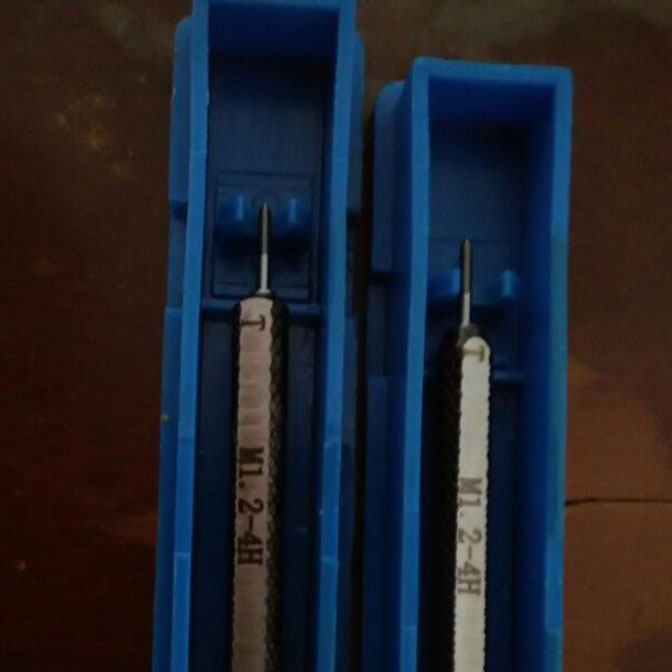

Våre trådpluggmålere spenner over en allsidig nominell diameter varierer fra 0,8 mm (M1) for mikropresisjonskomponenter til 300mm (M300) for tunge industritråder, plass til forskjellige profiler:

Metriske tråder (ISO): Grad 4H til 8H, ideell for generell ingeniørfag (f.eks. M20 × 1,5-6H);
BSPP & BSPT-tråder: Parallell (BSPP, ISO 7-1) og Tapered (BSPT, BS EN 10226) Varianter for lekkasjesikre rørforbindelser, inkludert størrelser som G1/2 og R1/4;
Spesialiserte typer: Tilpassede løsninger for NPT, ACME og proprietære tråder, som sikrer kompatibilitet med trådpluggmåler standardreferanser som ASME B1.2 og DIN 13.

Nøyaktighet og toleransekontroll

Tilgjengelig i presisjonsklasser H6 til H9 (med H6 som høyeste karakter), oppnår målere våre nøyaktighet på mikronnivå (f.eks. ± 0,0015mm for M10 × 1.0). Hver trådmålmåler er kalibrert mot sporbare standarder, ledsaget av en sertifisering som kobler til nasjonale metrologiske institutter (f.eks. NIST, PTB), og sikrer samsvar med ISO 9001 kvalitetssystemer.

Materiale og overflatebehandling

Konstruert av høykarbonverktøystål (herdet til 60 hrc+) eller wolframkarbid for ekstrem slitemotstand, har trådmålerverktøyet et speillignende RA 0,05μm overflatefinish for å minimere friksjonen under innsetting. Valgfri tinnbelegg forbedrer korrosjonsmotstand i tøffe miljøer, og forlenger levetiden med 25%.

Produksjonsprosesser: Håndverk i hvert trinn

Datastøttet design (CAD)

Prosessen begynner med 3D -modellering av trådparametere – pitch, flankevinkel og toleransesoner – ved å bruke avansert programvare for å sikre innretting av kundespesifikasjoner og trådpluggmåler standardkrav. Spesialiserte moduler håndterer komplekse profiler som BSPP -trådmålere, og sikrer presis replikasjon av 55 ° trådvinkler og parallelle flankeutforminger.

Presisjonsmaskinering

Råvarer gjennomgår varmebehandling for å optimalisere hardhet før CNC-sliping og honing former trådprofilen med nøyaktighet på mikronnivå. For intrikate geometrier brukes tråd EDM (elektrisk utladningsmaskinering) til å lage skarpe, burrfrie trådrøtter, kritiske for å forhindre målefeil i tolv-toleranse-applikasjoner.

Superfinishing & Calibration

En streng superfinishing-prosess polerer måleoverflaten til den spesifiserte RA-finishen, etterfulgt av flerpunkts kalibrering ved bruk av koordinatmålingsmaskiner (CMMS) og optiske interferometre. Dette sikrer at både "Go" og "No-Go"-ender oppfyller sine respektive toleransegrenser, som definert av internasjonale standarder.

Kvalitetssikring og sertifisering

Hver trådpluggmåler gjennomgår 100% funksjonell testing for å bekrefte Go/No-Go-ytelsen, med resultater dokumentert i en sporbar rapport. Denne forpliktelsen til kvalitet gjør målere til det foretrukne valget for bransjer der trådintegritet er ikke omsettelig, for eksempel luftfaglige fester og produksjon av medisinsk utstyr.

Tillit Storaen for kompromissløs presisjon

Enten du trenger en standard trådpluggmåler for metriske tråder, en spesialisert BSP -trådmåler for rørsystemer, eller en tilpasset løsning for proprietære profiler, leverer Storaens tekniske spesifikasjoner og produksjonskompetanse uovertruffen pålitelighet. Ved å integrere globale standarder med innovativ ingeniørfag, sikrer vi at hvert trådmålerverktøy vi produserer setter målestokken for presisjon – og styrker kvalitetskontrollprosessene dine med tillit.
