Guide Rail

Opprinnelsessted ： Hebei, Kina

Garanti ： 1 år

Tilpasset støtte ： OEM, ODM, OBM

Merkenavn ： Storan

Modellnummer ： 2008

Materiale ： HT200-HT300

Nøyaktighet ： Tilpasset

Operasjonsmodus ： Tilpasset

Vekten Vekt ： Tilpasset

Kapasitet ： Tilpasset

Spesifikasjon ： 1500-4000mm i lengde eller tilpasse

Overflate ： T-Slot

Hardhet på arbeidsflaten ： HB160-240

Overflatebehandling ： Maskinering

Foundry Process ： Resin Sand Casting

Maleri ： Primer og ansiktsmaling

Overflatebelegg ： Pickling Oil og plastforet eller dekket med antikorrosjonsmaling

Presisjonsklasse ： 2-3

Arbeidstemperatur ： (20 ± 5) ℃

Emballasje ： Kryssfiner

Ledetid

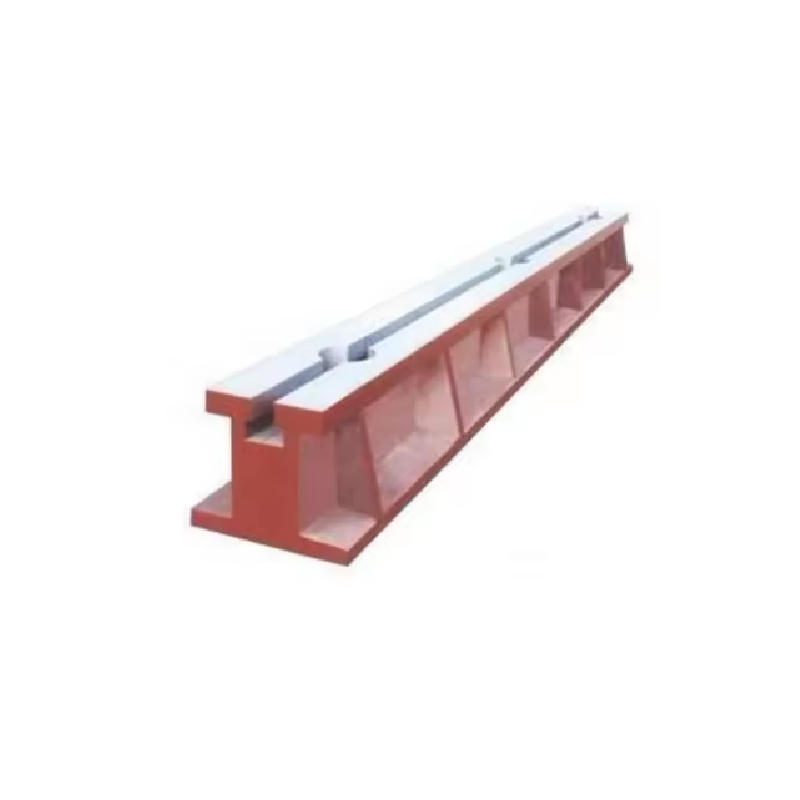

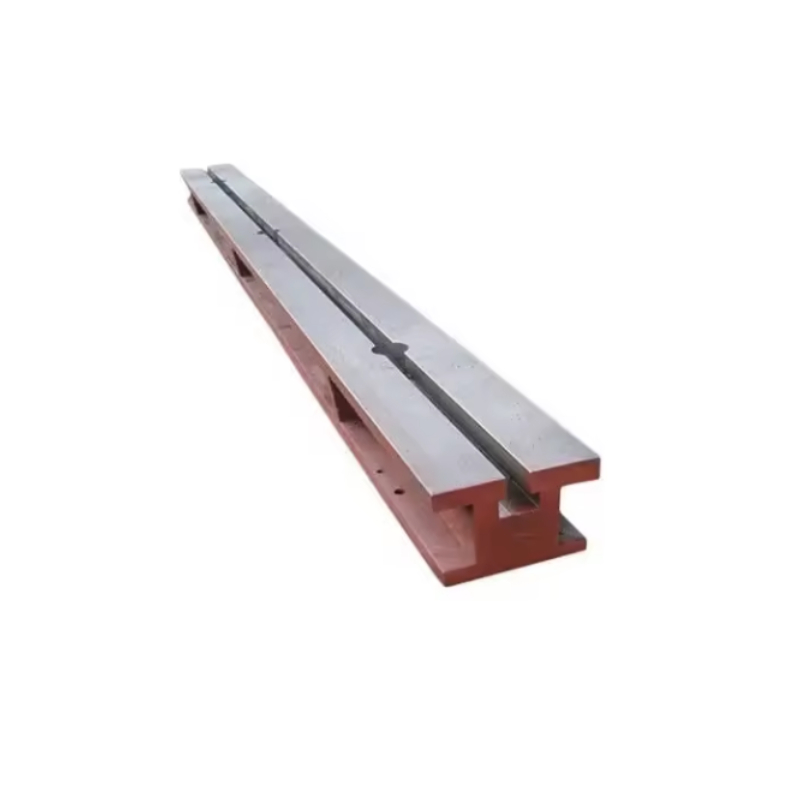

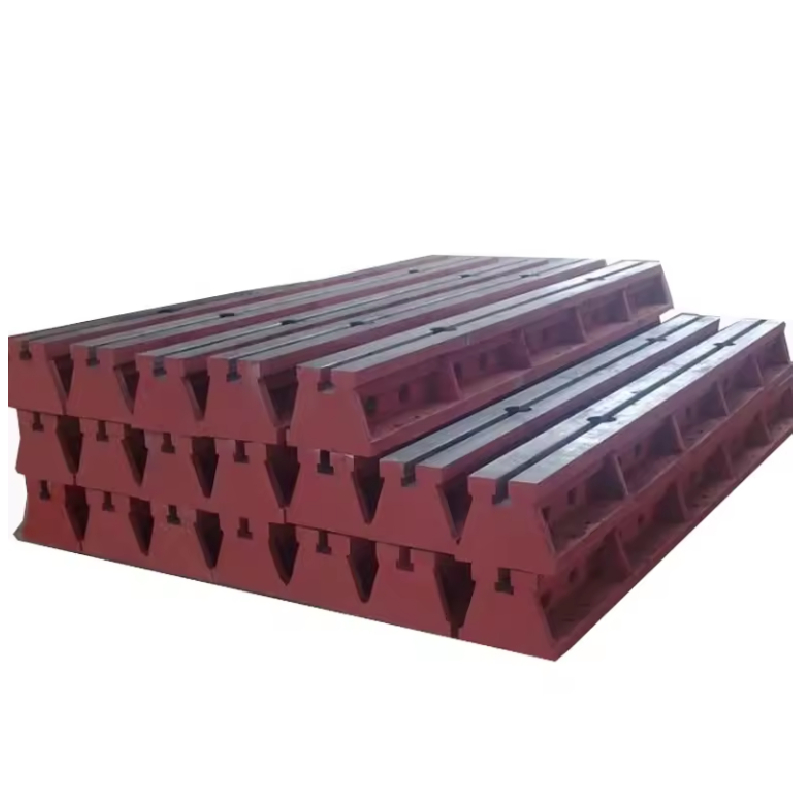

Støpejern T-Groove Ground Rail-produkter er også kjent som: Ground Rail, T-Groove Ground Rail, Ground Beam, Ground Groove Iron, Foundation Groove Iron, Single T-Groove Platform, støpejerns jordbane.
Hovedformålet med støpejern T-Groove Ground Rail er å designe og sette den sammen til en støpt bjelkeplattform basert på utstyrets faste punkter. Det brukes hovedsakelig til montering, testing, sveising og inspeksjon av stort utstyr.

De materielle fordelene med støpejern T-Groove Ground Rails:
Fordelene med støpejern T-Groove Ground Rails: Ved å bruke støpejerns jordskinner er det ikke nødvendig å gjøre dem til store plattformer, noe som sparer materialkostnader og opptar en liten plass, noe som resulterer i høy kostnadseffektivitet.

Materialet til støpejern T-Groove Ground Rail er høy styrke grå støpejern HT200-250, med en arbeidsoverflatehardhet på HB170-240. Støpingen har gjennomgått to runder med kunstig annealing ved 600 ℃ -700 ℃ eller naturlig aldring i 2-3 år for å fjerne internt belastning fullstendig, med stabil nøyaktighet og god slitestyrke.

Harpiks sandstøping: Hvordan guide jernbaneproduksjon sikrer stabilitet

Presisjon i lineære guide Rails starter med fremragende produksjon. Storaen bruker avansert harpiks sandstøping for å konstruere tunge lineære guideskinner som gir uovertruffen stabilitet for luftfarts-, bil- og tunge bransjeapplikasjoner. Slik sikrer prosessen vår pålitelighet og ytelse på tvers av alle guide -jernbanetyper:

1. Materiell dyktighet: HT200-HT300 støpejern for industrielle krav

Harpiks sandstøping begynner med å velge HT200-HT300 grå støpejern (160–240HB hardhet), valgt for:

Balansert styrke: 200–300MPA strekkfasthet støtter 5–50 tonn bevegelig utstyr, ideelt for tunge lineære guideskinner.
Stressmotstand: Ensartet kornstruktur reduserer indre stress med 40% mot grønn sandstøping, og minimerer skjevhet i 10 ° C – 40 ° C -miljøer for konsistent maskinguide Rails ytelse.

2. Presisjonsstøping for komplekse geometrier

Selvherdende harpikssand muliggjør intrikate guide-jernbanetyper med tette toleranser:

CNC-mønsternøyaktighet: T-sporet dimensjoner (14–36 mm bredde, 8–20 mm dybde) oppnådd med ± 0,1 mm presisjon for sømløs integrasjon med automatiseringssystemer.
Kjernestabilitet: Interne kjerner opprettholder 0,05 mm/m retthet, forhindrer defekter og sikrer klasse 2–3 flathet (≤0,02mm/m for 2000mm skinner) – Kritisk for presisjonsjustering.

3. Varmebehandling for holdbarhet og stabilitet

En 3-trinns prosess forbedrer jernbaneytelsen:

Stressavlastning (550 ° C/4H): Eliminerer 90% av støpestress for å forhindre deformasjon under maskinering/transport.
Normalisering: Foredler kornstruktur for 2x lengre slitemotstand i applikasjoner med høy syklus (10.000+ belastningssykluser).
Overflatesvern: Finish til RA ≤1,6μm for jevn bevegelse og minimal friksjon i automatiserte systemer.

4. Tilpassbar dimensjonering og lastekapasitet

Storaen tilpasser seg alle veiledningsstørrelser og belastningsbehov:

Standardområde: 1500–4000 mm lengde, 200–500mm bredde for vanlig bruk; Tilpassede størrelser opp til 6000 mm for store maskiner.
Forsterket design: Nettkonstruksjoner øker belastningskapasiteten med 30% (opptil 80 tonn/m) uten ekstra vekt, ideell for luftfartssamling som krever presisjon og mobilitet.

5. Storaens rollebesetningsfordel

Allsidighet: Produserer alle guide-jernbanetyper-fra lette presisjonsskinner til robuste tunge modeller-med like nøyaktighet.
Kvalitetssikring: 3D-laserskanning/CMM-testing sikrer samsvar med GB/T 1958-2017/ISO 1101, støttet av 1 års garanti mot dimensjonsdrift.
Effektivitet: 500pcs/dagskapasitet leverer standardskinner på 7 dager, tilpassede løsninger i 4–6 uker – balansende hastighet og stabilitet.

Stabilitet i lineære føringsskinner er konstruert, ikke tilfeldig. Storaens harpikssandstøping kombinerer premiummaterialer, presisjonsstøping og streng varmebehandling for å levere tunge lineære guideskinner og maskinguide -skinner som oppfyller de tøffeste industrielle kravene. Utforsk våre guide jernbanetyper i dag og opplev forskjellen avansert produksjon gjør i utstyrets ytelse og lang levetid.

Hvordan guide skinner erstatter støpejernsflateplater for kostnadsbesparelser

Tradisjonelle støpejernsflateplater dominerer industriell montering og inspeksjon, men deres bulk, fast størrelse og høye vedlikeholdskostnader utfordrer moderne produksjonseffektivitet. Storaen introduserer lineære guide skinner som et kostnadseffektivt alternativ, og leverer presisjon, fleksibilitet og opptil 30% totale kostnadsbesparelser sammenlignet med konvensjonelle plater. Slik omdefinerer guideskinnetyper industriell arbeidsarbeid:

1.

Støpejernsplater (f.eks:

Vertikal og horisontal fleksibilitet: Vertikale guideskinner (f.eks. 1500 mm høydemodeller) Monter vertikalt på vegger eller stativ, og skaper 3D -montering arbeidsområder uten å ofre gulvarealet – ideell for kompakte robotceller eller automatiserte sveisestasjoner.
Tilpassbare lengder: Standard Guide Rail Size varierer fra 1000–4000 mm, med sømløs spleising for store applikasjoner (opptil 6000 mm), noe som reduserer materialavfall med 40% mot kutting til støpejernsplater.

2. Kostnadseffektiv presisjon uten kompromisser

Mens støpejernsplater oppnår klasse 2 flathet (≤0,02 mm/m), samsvarer Storaens bakkefinish lineære guide skinner samsvarer:

Materialeffektivitet: HT200 støpejernskonstruksjon (180HB hardhet) bruker 25% mindre materiale enn faste overflateplater mens du opprettholder 50 tonn/m lastekapasitet, balanserer stivhet og økonomi.
Redusert vedlikehold: Antikorrosjon syltingoljefinish (5μm tykkelse) beskytter mot kjølevæske og fuktighet, og forlenger levetiden med 2x sammenlignet med ikke-belagte plater som krever årlig oppblåst (en $ 5000+ kostnad for store plater).

3. Tilpasningsevne for dynamiske arbeidsflyter

Faste støpejernsplater sliter med endrede produksjonsbehov, men guideskinnetyper utmerker seg i allsidighet:

Modulær T-Spor Design: 14–36mm brede spor (± 0,1 mm toleranse) Godta hurtigutgivelsesklemmer, robotarmer eller måleverktøy, noe som muliggjør 5-minutters invekonfigurasjon i 5-minutters armatur kontra 2+ timer for platebaserte oppsett.
Kraftig ytelse: Forsterkede tunge lineære guideskinner (80 tonn/m lastekapasitet) Støtter stort utstyr som stemplering av pressekomponenter eller luftfartsseksjoner, og erstatter flerplatesamlinger med enkeltbanesystemer som forenkler justering.

4. Storaens verdiforslag: Mer enn bare kostnadsbesparelser

Rask utplassering: Forhåndsmaskinskinneskipet Ready for Installation, Cutting Setup Time med 60% sammenlignet med utjevning og forankring av støpejernsplater.
Tilpassede løsninger: Trenger du anti-magnetiske belegg for elektronikkmontering eller overdimensjonert guidestørrelse for vindmølleproduksjon? OEM -teamet vårt leverer skreddersydde maskinguide -skinner om 4–6 uker, uten noen minimumsordre.
Kvalitetssikring: Hver jernbane oppfyller GB/T 1958-2017 geometriske toleranser og inkluderer 1 års garanti-eliminerer risikoen for å investere i underpresterende budsjettalternativer.

5. Søknader der kostnadsbesparelser oppfyller ytelsen

Automotive Assembly: Bytt ut 3m² støpejernsplater med to 2000 mm tunge lineære guideskinner, og sparer $ 10.000 i forhåndskostnader og 20% gulvplass for motorblokkjustering.
Luftfartsverktøy: Lette lineære guideskinner (30% lettere enn tilsvarende plater) Reduser krav til kranbelastning under inspeksjon av vingekomponent, og senker driftsenergikostnadene.
Generell maskinering: Portable guide jernbanetyper (50–100 kg vekt) eliminerer behovet for permanente plateinstallasjoner, ideelt for jobbbutikker med hyppig rekonfigurasjon av utstyr.

Ikke la outdaterte støpejernsplater tømme budsjettet og gulvplassen. Storaens lineære guide skinner leverer den presisjonen du trenger til en brøkdel av kostnadene, med modularitet til fremtidssikre driften. Fra tunge lineære guide skinner for industrigiganter til tilpassbare guide jernbanetyper for nisjeapplikasjoner, vi omdefinerer verdi i arbeidsholdsløsninger. Utforsk våre konkurransedyktige guide -jernbaneprisalternativer i dag og begynn å spare uten å ofre ytelsen.

•
• Bildetekst Beskrivelse 1
•
•

Spesifikasjon og modell (lengde x bredde x høyde) (enhet: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Teknisk spesifikasjon av støpejern T-sporet gulvveiledningsskinne:
