Granite Inspection Surface Plate

En granittplattform er et plattformprodukt laget av granitt behandlet av maskinverktøy og manuelt malt i et konstant temperaturkammer, med høy flatnøyaktighet.

Fysiske parametere for granittplattform:

Spesifikk tyngdekraft: 2970-3070 kg/m3;

Trykkstyrke: 245-254 kg/m

m2;

Elastisk slitasje: 1.27-1.47n/mm2;

Lineær ekspansjonskoeffisient: 4,6 × 10-6/℃;

Vannabsorpsjonshastighet på 0,13;

Shore Hardness of HS70 eller over.

Nøyaktigheten av granittplattformer er mye høyere enn for støpejernsplattformer. Dette er fordi granitt har gjennomgått langvarig aldringsbehandling og ikke lenger har internt stress. Nøyaktighetsnivåene på 000, 00, 0 og 1 er ideelle verktøy for merking og inspeksjon i prosesseringsbedrifter.

Opprinnelsessted ： Hebei, Kina

Garanti ： 1 år

Tilpasset støtte ： OEM, ODM, OBM

Merkenavn ： Storan

Modellnummer ： 1006

Materiale ： Granitt

Farge ： Blank

Spesifikasjon ： 200x200mm-3000x5000mm eller tilpasse

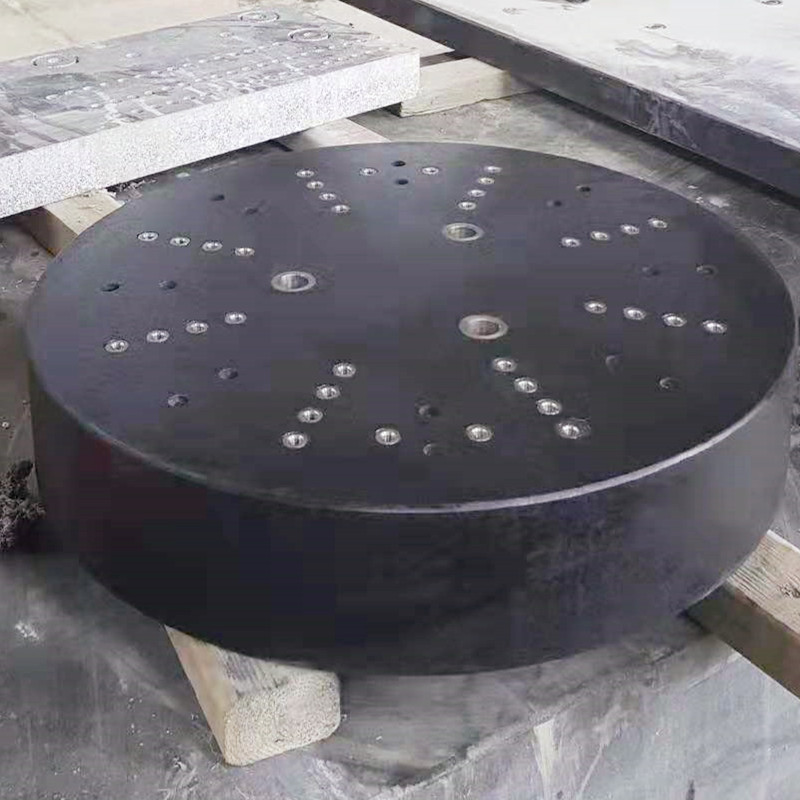

Overflate ： FLAT, tappede hull, T-slot, etc.

Hardheten i arbeidsflaten ： HS70

Overflatebehandling ： Ground Finish

Presisjonsklasse ： 0-2

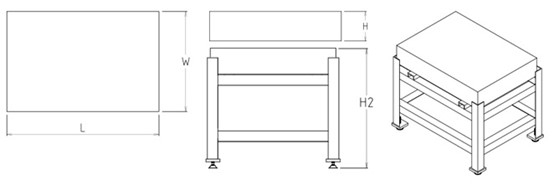

Stand ： Tilgjengelig

Emballasje ： P Lywood Box

Bruk ： Precision måling, inspeksjon, layout, T og merkingsformål

Emballasjetaljer ： Kryssfinerboks

Forsyningsevne: 20000 stykker/stykker per år

Ledetid:

Granittoverflateplate:

Granittoverflateplater er mest kjent på grunn av deres rustfrie egenskaper. Hardheten til granittoverflateplatene er også mer

enn støpejernsoverflateplatene. De er vilt brukt til presisjonsmåle, inspeksjon, layout og merkingsformål og

Foretrukket av laboratorier, ingeniørindustri og workshops.

Materiale: Granitt

Spesifikasjon: 1000x750mm-3000x4000mm eller tilpasse

Overflate: flate, tappede hull, T-Spor, etc.

Hardhet på arbeidsflaten: HS70

Overflatebehandling: Ground Finish

Presisjonsklasse: 0-2

Emballasje: Kryssfiner

Hvorfor granittoverflateplater er avgjørende for presisjonsmåling

I målet for presisjonsmåling står granittoverflateplater som et uunnværlig verktøy for kvalitetskontroll og tekniske applikasjoner. Deres unike egenskaper gjør dem til det foretrukne valget blant presisjonsingeniører, maskinister og fagfolk i kvalitetssikring.

Granittoverflateplater er laget av naturlig granitt, kjent for sin eksepsjonelle hardhet, stabilitet og motstand mot deformasjon. Dette faste fundamentet gir mulighet for nøyaktige målinger, da det gir en flat, stabil referanseoverflate. I motsetning til andre materialer, er ikke granitt, varv eller endrer form over tid, noe som sikrer at målinger forblir konsistente og pålitelige.

En av de kritiske fordelene med granittoverflateplater er deres evne til å motstå slitasje fra gjentatt bruk. Denne holdbarheten er viktig i industrielle omgivelser der presisjon er avgjørende. Videre er granitt kjemisk motstandsdyktig, slik at den tåler eksponering for oljer, løsningsmidler og andre forurensninger uten å miste integriteten. Denne egenskapen er avgjørende for å opprettholde et rent arbeidsområde og sikre at måleutstyret forblir usann.

Dessuten kommer granittoverflateplater i forskjellige størrelser og konfigurasjoner, og serverer forskjellige applikasjoner. Enten de brukes til å inspisere maskinerte deler, justere utstyr eller utføre intrikate monteringsoppgaver, gir disse platene en allsidig løsning for forskjellige presisjonsmålingsbehov. Deres glatte overflate kan enkelt rengjøres og vedlikeholdes, og bidrar til deres langsiktige brukbarhet og nøyaktighet.

Avslutningsvis er granittoverflateplater avgjørende for enhver operasjon som krever målinger med høy presisjon. Deres holdbarhet, stabilitet og motstand mot miljøfaktorer gjør dem til det ideelle valget for fagpersoner på forskjellige felt. Å investere i en granittoverflateplate forbedrer ikke bare målingens nøyaktighet, men sikrer også levetiden til verktøyene og utstyret ditt, noe som gjør det til et lurt valg for enhver kvalitetsfokusert organisasjon.

Rollen til granittoverflateplater i moderne CNC -maskinering

I området for moderne CNC (datamaskin numerisk kontroll) er presisjon avgjørende. Blant de forskjellige verktøyene som letter denne nøyaktigheten, skiller granittoverflateplatene seg ut som en hjørnestein i maskineringsprosessen. Deres rolle i CNC -maskinering er både viktig og mangefasettert, og gir et stabilt fundament som sikrer optimal ytelse.

Granittoverflateplater er verdsatt for sin eksepsjonelle stivhet og stabilitet. Disse platene er laget av naturlig granitt, og tilbyr en flat og hard overflate som er avgjørende for å måle og inspisere maskinerte deler. De inerte egenskapene til granitt minimerer også effekten av temperatursvingninger, noe som sikrer at presisjonsmålinger forblir konsistente over tid. Denne stabiliteten er kritisk i CNC -maskineringsmiljøer, der selv det minste avvik kan føre til betydelige feil i sluttproduktet.

Dessuten er granittoverflateplater utstyrt med høy slitestyrke, slik at de kan motstå strenghetene i daglig bruk i produksjonsinnstillinger. I motsetning til andre materialer, deformeres ikke granitt under trykk, og bevarer dens flathet og nøyaktighet selv under tunge belastninger. I tillegg hjelper deres ikke-porøse natur med enkel rengjøring og vedlikehold, og bidrar ytterligere til deres levetid.

I CNC -maskinering fungerer granittoverflateplater som viktige verktøy ikke bare for å justere og støtte arbeidsstykker under maskinering, men også for presisjonsmåling. Disse platene er avgjørende når de kalibrerer CNC -maskiner, da de gir pålitelige referansepunkter for å sikre at hver komponent blir behandlet riktig.

Avslutningsvis kan ikke rollen til granittoverflateplater i moderne CNC -maskinering overdrives. De gir nødvendig stabilitet, holdbarhet og nøyaktighet som er kritiske for maskineringsprosesser av høy kvalitet. Når industrien fortsetter å utvikle seg, vil avhengigheten av granittoverflateplater forbli en nøkkelkomponent for å oppnå fremragende produksjon.

Materialegenskaper og fysiske fordeler med overflateplater for granittinspeksjon

Storaens granittoverflateplater er konstruert for å levere uovertruffen stabilitet og presisjon som grunnlaget for industriell måling, og utnytter de unike materialegenskapene til naturlig granitt for å sette målestokken i metrologi. Som en pålitelig leverandør av presisjonsgranittoverflateplater og granittinspeksjonstabeller, tilbyr vi løsninger som utmerker seg i krevende miljøer, fra CNC -maskineringsverksteder til luftfarts kalibreringslaboratorier.

Geological Foundation for uovertruffen stabilitet

Dannet over milliarder av år fra stollende berg som hovedsakelig sammensatt av pyroxen og plagioklase, har våre granittoverflateplater en tett, ensartet krystallinsk struktur (kornstørrelse ≤0,5 mm) som eliminerer indre belastninger – en kritisk fordel i forhold til metalliske alternativer for å skjule eller korrosjonere. Denne naturlige sammensetningen resulterer i en påfallende konsistent svart overflate med minimal porøsitet, og gir en ideell flat referanse for overflateplate-kalibrering og dimensjonsinspeksjoner der mikronnivånøyaktighet er ikke omsettelig.

Mekaniske egenskaper bygget for kraftig bruk

De fysiske attributtene til våre granittinspeksjonstabeller er optimalisert for industriell strenghet:

Høy bærende kapasitet: Med en tetthet på 2970 kg/m³ og trykkfasthet på 245 MPa, tåler disse platene statiske belastninger opp til 5000 kg/m² uten deformasjon-perfekt for å støtte tunge komponenter under modulær sveisebordoppsett eller CNC-maskinkalibrering.
Eksepsjonell hardhet: En kysten av 70+ motstår riper og innrykk fra hyppig måler eller inventarkontakt, og sikrer at overflaten forblir fri for mangler som kan kompromittere måleintegriteten over flere tiår med bruk.
Vibrasjonsdemping: Den granulære mikrostrukturen absorberer 80% mer vibrasjon enn støpejern, og minimerer interferens fra tilstøtende maskiner – et essensielt trekk for presisjonsoppgaver som koordinatmålingsmaskin (CMM) -justering.

Miljømotstand for jevn nøyaktighet

Storaens granittoverflateplater til salgs trives i utfordrende forhold takket være:

Termisk stabilitet: En lav koeffisient for lineær ekspansjon (4,6 × 10⁻⁶/° C) sikrer minimal dimensjonsendring over temperaturområder (10–30 ° C), og reduserer feil forårsaket av termiske svingninger i ubetingede verksteder.
Korrosjonsbestandighet: Med en vannabsorpsjonshastighet på bare 0,13%, frastøter den ikke-porøse overflaten oljer, kjølevæske og fuktighet-eliminering av rust eller kjemisk nedbrytning som er vanlig i stålplater.
Null magnetisk permeabilitet: Ikke-magnetiske egenskaper gjør disse platene ideelle for industrier der elektromagnetisk interferens kan skjule sensorbaserte målinger, for eksempel halvlederproduksjon eller medisinsk utstyrstesting.

Design Excellence for Practical Use

Utover naturlige materialfordeler, har platene våre presisjonsmaskiner detaljer:

Overflatefinish: En bakkefinish på RA ≤0,8μm gir optimal kontakt for skiveindikatorer, høydemålere og andre metrologiverktøy, noe som sikrer repeterbare resultater innen ± 2μm for 000-klasse plater.
Modulær kompatibilitet: Standardstørrelser (200 × 200mm til 3000 × 5000mm) og valgfrie T-spor eller monteringshull muliggjør sømløs integrasjon med modulære sveisebord eller tilpassede inventar, og forbedrer allsidigheten i produksjon og inspeksjonsarbeidsflyter.

Tillit Storaen for materialdrevet presisjon

Når nøyaktighet og lang levetid er ikke omsettelig, leverer Storaens granittoverflateplater de naturlige og konstruerte fordelene som kreves for å heve metrologiprosessene dine. Enten den brukes som standard for overflateplate-kalibrering, en stabil plattform for inspeksjon av luftfartskomponent, eller en holdbar base for tungt sveiseoppsett, kombinerer løsningene våre geologisk perfeksjon med industriell design.

Tilpasningstjenester og kvalitetssikring for Storaen Granite Inspection Surface Plates

Storaen er stolt av å levere granittoverflateplater som oppfyller de unike kravene til din presisjonsmåling og industrielle applikasjoner. Utover standardtilbud, sikrer våre tilpasningstjenester og strenge kvalitetssikring at hver presisjonsgranittoverflateplate og granittinspeksjonstabell er skreddersydd til dine spesifikasjoner – støttet av sertifiseringer og garantier som inspirerer tillit til enhver måling.

Skreddersydde løsninger for alle krav

Tilpasset størrelse og geometri

Enten du trenger en kompakt granittinspeksjonsbord for laboratoriebruk (200 × 200mm) eller en overdimensjonert plattform for tungt maskiner (opptil 5000 × 8000mm), samarbeider våre ingeniører med deg for å definere dimensjoner, tykkelse og form-inkludert sirkulære, rektangulære eller ikke-standarddesign. Tilpassede kantprofiler (avfaset, skrå) og innfelte baser forbedrer stabiliteten når du integrerer med modulære sveisebord eller automatiserte inventar.

Overflatefunksjoner for funksjonell dyktighet

T-Slots & Montering Holes: Precision-Machined T-Slot (ISO 2571 Standard) eller gjengede hull (M6-M24) muliggjør sikker klemming av målere, inventar eller robotarmer, ideelt for dynamiske inspeksjonsoppsett eller modulære sveisebordkonfigurasjoner.
Spesialiserte belegg: Valgfrie antistatisk eller anti-skli belegg beskytter mot støvakkumulering eller komponentglidning i produksjonsmiljøer for halvleder eller medisinsk utstyr.

Multi-plattform kompatibilitet

Våre granittoverflateplater er designet for å integreres sømløst med koordinatmålingsmaskiner (CMMS), høydemålere og overflateplate-kalibreringssystemer, med forhåndsmaskinerte referansepunkter for sporbare målinger på tvers av globale standarder (ISO 8512, ASME B89.1.3).

Kompromissløst kvalitetssikringsprosess

Materiell valg og inspeksjon

Hver plate starter med granitt med førsteklasses klasse (kornstørrelse ≤0,5 mm, vannabsorpsjon ≤0,13%), visuelt og ultrasonisk testet for å eliminere interne feil. Bare berg med ensartet tetthet (2970 kg/m³+) og kysten D -hardhet ≥70 fortsetter til maskinering.

Presisjonsproduksjon

Sliping og polering: Stansemessige CNC-kverner oppnår overflatebehandling så fint som RA 0,8μm, med plan flathet kontrollert til ± 2μm for 000-klasse plater-verifisert ved bruk av laserinterferometre.
Termisk stressavlastning: Plater gjennomgår 72-timers stabilisering ved 20 ± 2 ° C for å eliminere gjenværende maskineringsspenninger, noe som sikrer langvarig dimensjonsstabilitet i svingende verkstedsmiljøer.

Garanti og støtte etter salg

Global Service Network: For granittoverflateplater som er til salgs over hele verden, gir teamet vårt installasjonsveiledning, periodiske rekalibreringstjenester og rask respons på tekniske henvendelser – for å ha investeringene dine opprettholder topp ytelse i flere tiår.

Velg Storaen for tilpasset presisjon

Enten du trenger en skreddersydd granittinspeksjonstabell for innretting av luftfartskomponent, en kraftig granittoverflateplate for industrielle sveisearmaturer, eller en kalibrert plattform for lab-klasse metrologi, STORAENs tilpasning og kvalitetssikring, setter standarden. Vår forpliktelse til å matche dine eksakte behov med geologisk holdbarhet og ingeniørpresisjon gjør oss til den valgte partneren for produsenter som nekter å gå på akkord med måleintegritet. Utforsk våre granittoverflateplater til salgs i dag, og opplev kraften til en løsning som utelukkende er bygget for deg.
