3D velkomsttabell

Opprinnelsessted ： Hebei

Garanti ： 1 år

Tilpasset støtte ： OEM, ODM

Merkenavn ： Storan

Modellnummer ： 2005

Produktnavn ： 3D fleksibelt sveiseplattformmateriale

Materiale ： støpejern/stål

Søknad ： Industri

Porestørrelse toleranse ： ± 0,05 mm

Overflatebehandling t ： Overflate nitriding

Flathet ： 0,02 mm/1000 mm

Grovhet ： RA1.6-RA3.2

Prosess ： CNC -maskinering

Type ： Molding Press

Sertifikat ： ISO9001: 2008

Emballasjeopplysninger ： Rokkefinerboks 3D sveisebord med tilbehør OEM HT300 Svart oksid Finish 3D Fleksibel sveisebord

Selger enheter ： Enkelt vare

Enkelt pakkestørrelse ： 100x100x20 cm

Enkelt bruttovekt ： 5000 kg

Ledetid

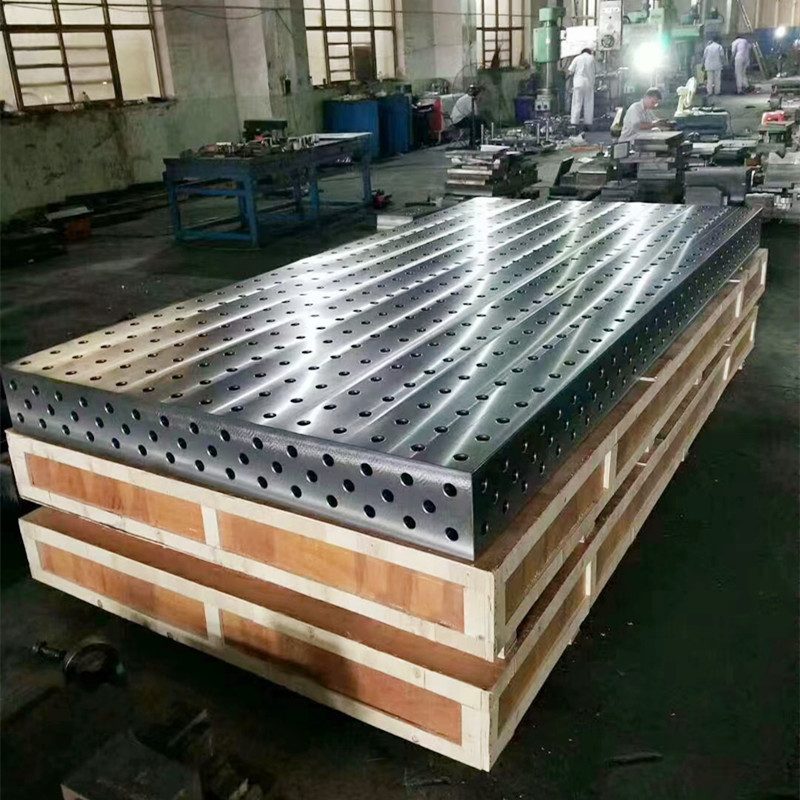

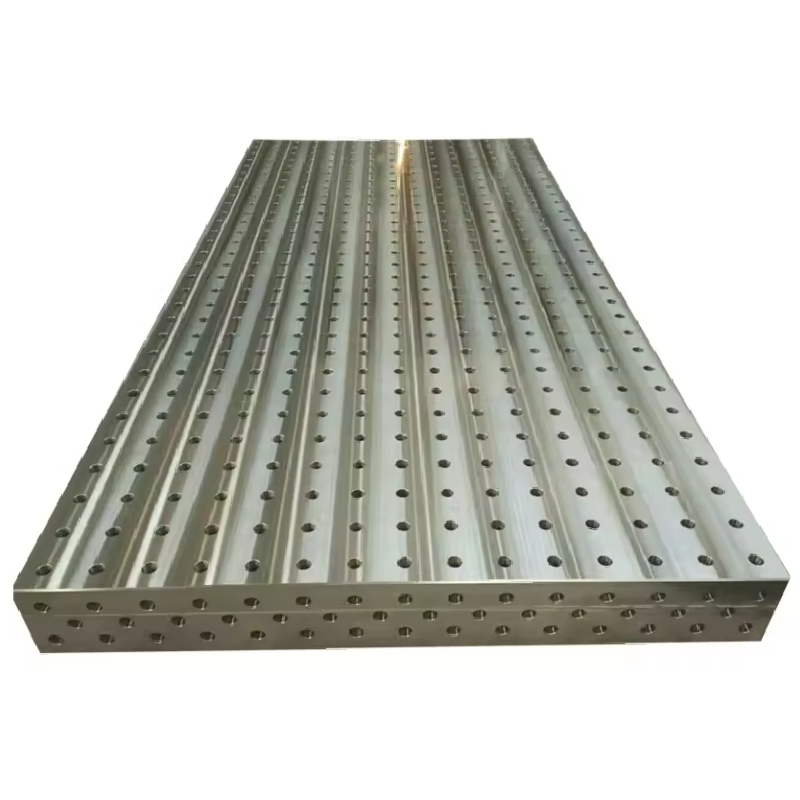

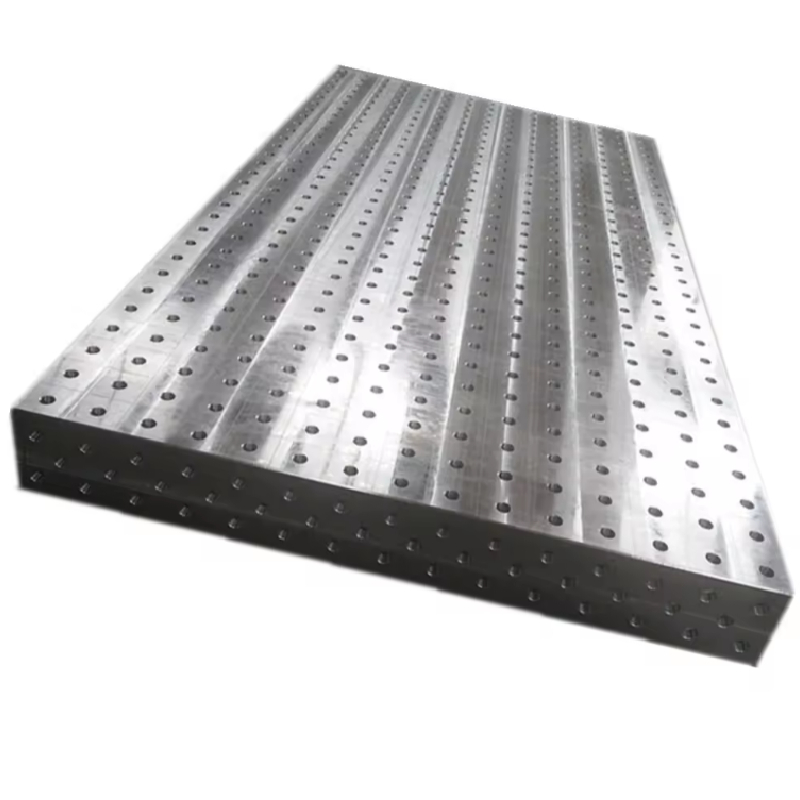

3D sveisebord

3D sveiseplattform er en avansert sveiseplattform, plattformen

og fire sider er fordelt med hull på 28, brukes til å koordinere med

3D fleksibel inventar, for å oppnå rask posisjonering og klemming av arbeidsstykket

som må sveises. Fordelene med en 3D -sveiseplattform er høy effektivitet,

høye presisjon og lave kostnader. Et sett med 3D -sveiseverktøysystemer kan i utgangspunktet

Tilfredsstille alle kundesveisedeler.

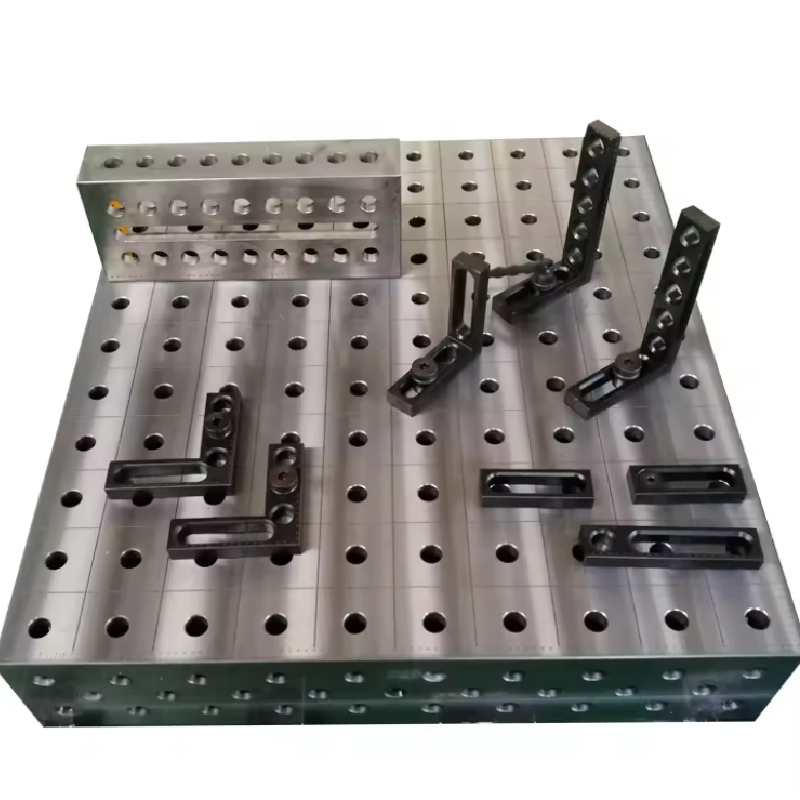

Komponenter kan utstyres etter at du velger følgende:

1, Verktøy for støtte: U-formet kubesak, L-formet kubesak, vinkelstøtte og vinkelmåler

2, reservedeler for lokalisering:

3, verktøy for klemming og fiksing

4, reservedeler for å låse arbeidsstykket

5, Hjelpeverktøy

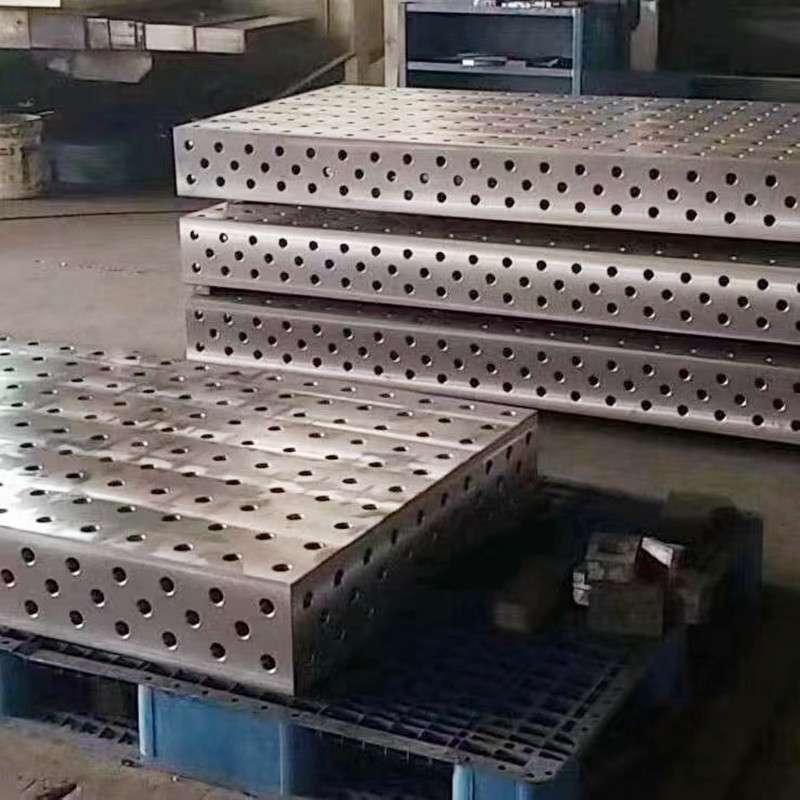

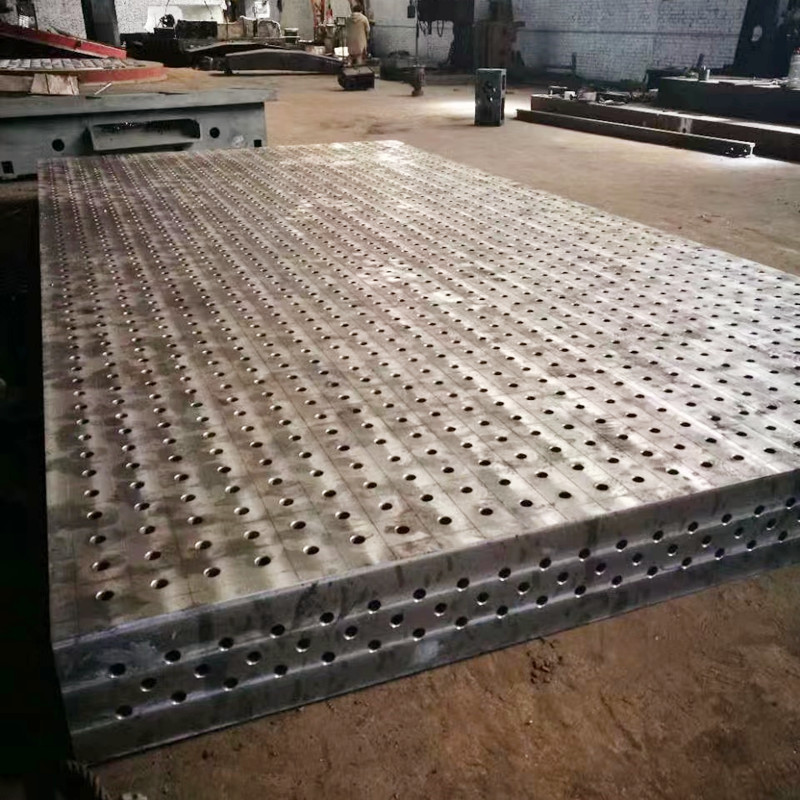

3D sveisetabell 1.2×2.4 1×2 1.5×3 2x4m har i lager støpejernsbord og inventarbord

• - Dimensions:1000X1000mm-2000X4000mm

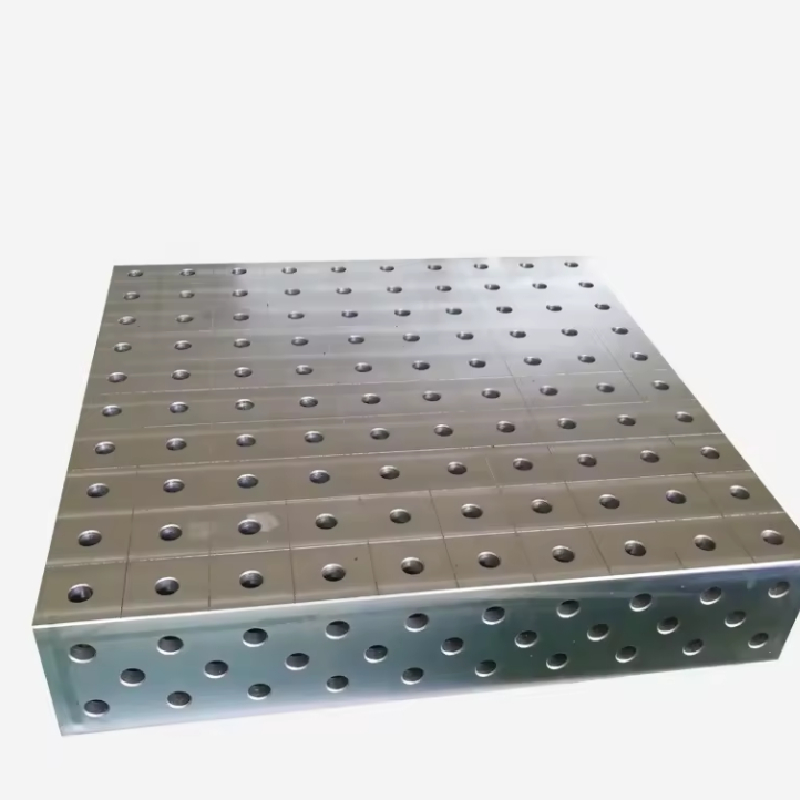

• - Fem arbeidsflater Stykket kan installeres på. Kan også utvides via noen av de fem arbeidsflatene.
• - Materialet er delt inn i: stålsveisetabeller (Q345) og støping av sveisebord (HT300).

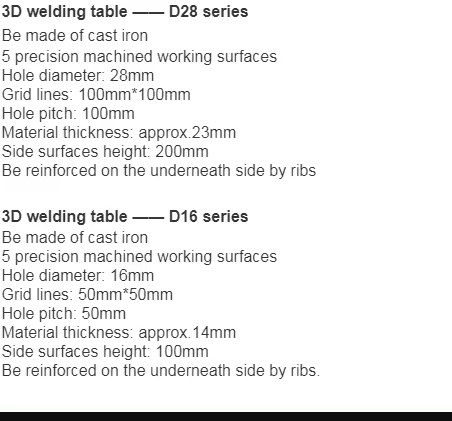

• - Hulldiameteren er delt inn i: D28 -serien og D16 -serien.
• - Diagonalt rutenett: D28 er 100*100mm; D16 er 50*50mm.

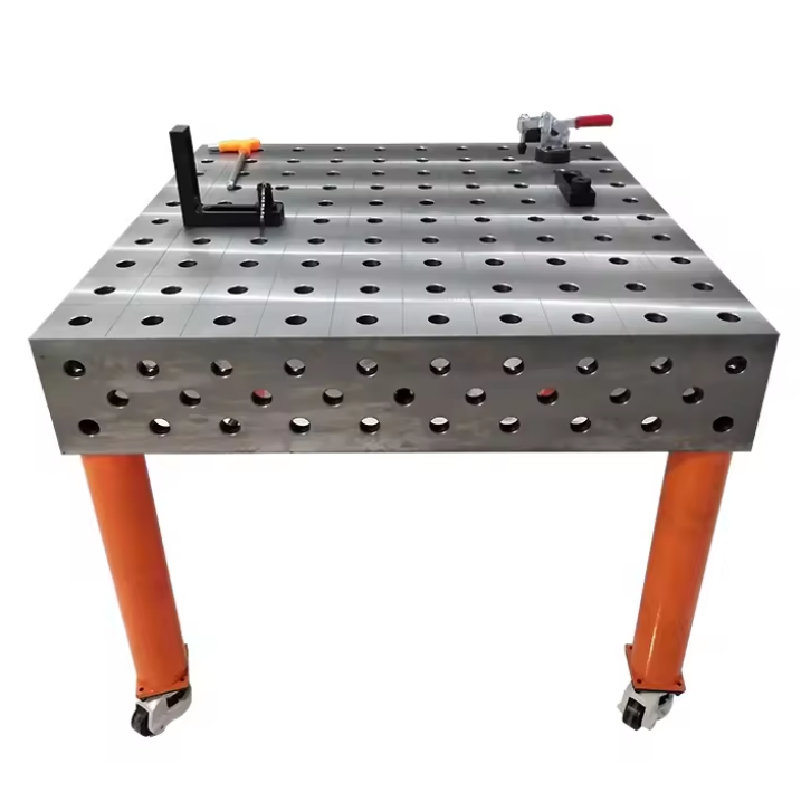

Støtte: Ben, stålramme og hydraulisk heisboks, i henhold til kravet.

3D -sveiseplattformen er en universell armatur designet spesielt for produksjon av sveisede produkter; Brukes til sveisekompetanse, fleksibilitet og mange forskjellige fra tradisjonelle sveisemetoder.

Tredimensjonalt hullsystemkombinasjon Fleksibelt sveiseprosessutstyr.

Tre dimensjoner: Representere tre retninger. Generelt er inventar langsgående og tverrgående uten vertikale retninger. Plattformen har to retninger, og de fire kantene kan brukes til vertikal installasjon, og oppnå en tredimensjonal kombinasjon.

Hullsystem: Hovedfunksjonen i denne inventar er at fra plattformen til tilbehøret er det standardhull uten tradisjonelle tråder eller T-Spotter. Kombinert med raske låsestifter kan montering gjøres raskere og mer praktisk, og posisjonering kan oppnås.

Kombinasjon: Fordi alle vedlegg er ferdiglagde, kan de kombineres og justeres i henhold til produktets behov.

Fleksibilitet: Med de ovennevnte funksjonene kan hele settet med utstyr endres i henhold til endringene i produktet. Et sett med inventar kan imøtekomme behovene til flere produkter eller dusinvis av produkter, og i stor grad akselerere prosessen med produktforskning og utvikling og prøveproduksjon, og sparer mye arbeidskraft, materielle ressurser og økonomiske ressurser (miljøvennlige og lavkarbonprodukter).

Sveising: Dette produktet er en universell armatur designet spesielt for produksjon av sveisede produkter; Brukes til sveisekompetanse, fleksibilitet og mange forskjellige fra tradisjonelle sveisemetoder.

De grunnleggende kravene til anti-rust-grunning på en 3D-sveiseplattform er: god vedheft til overflaten av støpingen, god anti-rustytelse, god vedheft til det øvre lag av maling og enkel konstruksjon og lagring.

Toppfunksjoner å se etter i et 3D -sveisebord

Når du velger et 3D -sveisebord, er det viktig å vurdere forskjellige funksjoner som forbedrer produktiviteten og presisjonen betydelig i sveiseprosjektene dine. Et 3D-sveisebord av høy kvalitet kan utgjøre hele forskjellen i å oppnå optimale resultater. Her er de beste funksjonene å se etter:

1. Robust konstruksjon: Et solid 3D-sveisebord skal være laget av høykvalitetsmaterialer som er i stand til å motstå tunge belastninger og strenghetene i sveiseprosessene. Se etter bord konstruert av slitesterkt stål eller støpejern, og sikrer lang levetid og stabilitet.

2. Modularitet: Evnen til å tilpasse og justere oppsettet er avgjørende. Et modulært 3D-sveisebord gir mulighet for integrering av forskjellige tillegg og tilbehør, slik at du kan skreddersy arbeidsområdet ditt for å passe til spesifikke prosjekter, enten det er småskala intrikate design eller store samlinger.

3. Presisjonsmaskinering: For å oppnå største nøyaktighet, skal overflatene og sporene i 3D -sveisebordet være nøyaktig maskinert. Se etter bord som tilbyr et rutenettmønster med nøyaktig avstandshull og spor, som letter sikker klemming og plassering av arbeidsstykker.

4. Allsidige klemmestyringsalternativer: Effektive klemmeløsninger er avgjørende for å sikre stabilitet under sveiseprosessen. En 3D -sveisebord av kvalitet skal gi en rekke monteringspunkter og klemmer, noe som gir mulighet for fleksible konfigurasjoner og sikre hold på forskjellige former og størrelser på materialer.

5. Kompatibilitet med inventar: Forsikre deg om at 3D -sveisebordet du velger er kompatibel med forskjellige fikseringssystemer. Denne kompatibiliteten vil forbedre din evne til å lage tilpassede oppsett raskt og effektivt, og spare deg for tid og øke produktiviteten.

6. Overflatebehandling: En overflate som motstår forurensning og slitasje er viktig i et sveisemiljø. Se etter bord med anti-spredd belegg eller finish som hjelper til med å opprettholde en ren arbeidsflate og forlenge bordets levetid.

Fordelene ved å bruke et 3D -sveisebord for presisjonsarbeid

I en verden av metallproduksjon er å oppnå nøyaktighet og presisjon avgjørende for vellykkede prosjekter. Et av de mest effektive verktøyene som er tilgjengelige for sveisere er Precision 3D -sveisebordet. Dette essensielle utstyret forbedrer ikke bare produktiviteten, men forbedrer også kvaliteten på det ferdige arbeidet betydelig.

En Precision 3D -sveisebord er designet med et robust rammeverk som gir mulighet for tilpassbare oppsett skreddersydd til de spesifikke kravene til hvert prosjekt. Overflaten er vanligvis laget av materialer av høy kvalitet, noe som sikrer holdbarhet og stabilitet under sveiseoperasjoner. Denne stabiliteten kan forhindre skjevhet eller forvrengning av metalldelene som blir jobbet med, noe som er avgjørende for å opprettholde høye presisjonsstandarder.

En annen betydelig fordel med å bruke en Precision 3D -sveisebord er de avanserte pilkene og inventarene den har plass til. Mange av disse bordene har T-slot eller hull som gjør det mulig for sveisere å klemme ned komponenter sikkert. Denne funksjonen er viktig for flerdimensjonale prosjekter, der det er viktig å opprettholde riktig konfigurasjon. Som et resultat reduseres risikoen for feiljustering og feil kraftig, noe som gir mulighet for rene og presise sveiser.

Dessuten kan bruk av en presisjon 3D -sveisebord effektivisere arbeidsflyten og redusere tiden brukt på hvert prosjekt. Ved å tilby et utpekt arbeidsområde som er organisert og effektivt, kan sveisere fokusere mer på de kreative og tekniske aspektene av arbeidet deres i stedet for på oppsettet. Denne økte effektiviteten fører til høyere produktivitetsnivå og til slutt bedre lønnsomhet for bedrifter.

Avslutningsvis er det å investere i et Precision 3D -sveisebord en spillveksler for enhver profesjonell sveiser som ønsker å forbedre håndverket. Med sin evne til å gi stabilitet, tilpassbarhet og effektivitet, er det et uvurderlig verktøy som støtter høykvalitets og presis sveisearbeid. Enten du er en erfaren ekspert eller en nybegynner i sveisefeltet, vil bruk av en presisjon 3D -sveisebord utvilsomt heve prosjektene dine til neste nivå.

Kjernefunksjoner og industriell applikasjonsverdi for 3D -sveisebord

Storaens 3D-sveisebord omdefinerer presisjon og effektivitet i industriell sveising av fabrikasjon, og fungerer som allsidige modulære plattformer designet for å effektivisere arbeidsstykkeposisjonering, inventar integrasjon og sveiseoperasjoner med flere akser. Som en ledende leverandør av sveisefabrikasjonstabeller leverer vi løsninger som kombinerer høy stivhet, tilpassbare konfigurasjoner og repeterbar nøyaktighet-essensiell for moderne produksjonsmiljøer som krever nulldefekt sveiseresultater.

Presisjonsposisjonering ved kjernen

I hjertet av vår 3D-sveiseborddesign er et fem-sidig rutenett med presisjonsmaskiner hull (D28 eller D16-serie), noe som muliggjør sømløs feste av klemmer, vinkler og inventar over toppoverflaten og alle fire sidepaneler. Dette rutenettsystemet (100x100mm eller 50x50mm avstand) sikrer posisjonsnøyaktighet innen ± 0,05 mm, og eliminerer gjetningene i justering av komplekse komponenter som bilerammer, luftfartsdeler eller tunge maskindeler. Resultatet? Et repeterbart sveiseoppsett som reduserer justering av prøve-og-feil med 60%, kritisk for masseproduksjon der konsistensen ikke kan omsettes.

Modulær fleksibilitet for forskjellige fabrikasjonsbehov

Våre sveisefabs trives med tilpasningsevne:

Integrasjon med flere plattformer: Standardstørrelser (1000x1000mm til 2000x4000mm) kan boltes sammen ved hjelp av hurtiglås-pinner, og skaper utvidede arbeidsflater for store prosjekter-ideell for skipsbygging eller jordbruksutstyrssamling.
Verktøyfrie inventarendringer: Kompatibel med et bredt spekter av sveisetilbehør (U-blokker, T-slots, magnetiske klemmer), tillater tabellen rask rekonfigurasjon mellom forskjellige jobber, kuttfestingstiden med 50% sammenlignet med tradisjonelle fasteposisjonstabeller.
Kraftig belastningskapasitet: Konstruert av HT300 støpejern eller Q345 stål med ribbestrukturer, tåler disse tabellene statiske belastninger opp til 2700 kg, og støtter selv de største industrikomponentene uten avbøyning-en must for gravemaskin armsveising eller kranstrukturfabrikasjon.

Industrielle applikasjoner: Hvor presisjon oppfyller produktiviteten

Bilproduksjon

Brukes som et sveisefabrikasjonsbord for montering av bilkroppsrammer, og sikrer at spotsveisene er i samsvar med ± 0,1 mm for å oppfylle OEM -kvalitetsstandarder. Anti-spredd beleggalternativet beskytter overflaten mot sveise rusk, og forlenger levetiden i produksjonslinjer med høyt volum.

Aerospace & Defense

Kritisk for å fremstille lette aluminiumslegeringsstrukturer (f.eks. Flymotorfester), der bordets termiske stabilitet (minimal ekspansjon under sveisevarme) og flathet (0,02 mm/1000 mm) forhindrer dimensjonsavvik som kan kompromittere flysikkerheten.

Tungt maskineri og utstyr

Gå-til-løsningen for sveise bulldoserrammer eller industrielle pumpekabinetter, takket være den robuste konstruksjonen og den modulære designen som rommer oddformede arbeidsstykker gjennom tilpassede inventarinstallasjoner.

Hvorfor Storaen 3D sveisebord leder an

Utover kjernefunksjoner, har tabellene våre funksjoner:

Excellence Excellence: En bakkeoverflate (RA1.6-RA3.2) sikrer jevn armaturbevegelse og presis innretting, mens valgfri nitriding av behandling forbedrer slitemotstand i slitende sveisemiljøer.
Global Standard Compliance: Sertifisert til ISO 9001 og JB/T7974-99, våre 3D-sveisebord oppfyller de strenge kravene til internasjonale fabrikasjonsstandarder, og gir fred i sinnet i prosjekter over landegrensene.

Løft sveiseprosessen din med Storaen

Enten du trenger en kompakt sveisefabs for prototyping eller et storstilt 3D-sveisebord for masseproduksjon, gir Storaens løsninger presisjon, holdbarhet og fleksibilitet som kreves for å holde seg foran i moderne fabrikasjon. Ved å minimere oppsetttiden, maksimere inventarkompatibiliteten og sikre repeterbar nøyaktighet, forvandler tabellene våre sveising fra en manuell, feilutsatt prosess til en strømlinjeformet, automatisert arbeidsflyt-og styrker teamet ditt til å bygge bedre, raskere og med usmakelig tillit.

Tilbehørssystemer og tilpassede løsninger for 3D -sveisebord

Storaens 3D -sveisebord kompletteres med et omfattende tilbehørssystem og skreddersydde tilpassede løsninger, designet for å maksimere allsidighet, presisjon og tilpasningsevne for alle sveisefabrikasjonsbehov. Enten du trenger standardkomponenter for hurtigoppsett eller skreddersydde modifikasjoner for unike prosjekter, forvandler våre tilbud sveisefabrikasjonstabellen til en høyt spesialisert arbeidsstasjon – engasjert for å oppfylle de krevende kravene til moderne produksjon.

Modulær tilbehør økosystem for sømløs integrasjon

Vårt plug-and-play-tilbehør forbedrer funksjonaliteten til sveisefab-bordet ditt, noe som muliggjør raske konfigurasjonsendringer og optimalisert arbeidsflyt:

Støtte- og utjevningsverktøy: Justerbare stålben med antivibrasjonsputer sikrer stabilt oppsett på ujevne butikkgulv, mens hydrauliske løftesystemer (100–500mm høydeområde) muliggjør ergonomisk posisjonering for overhead eller vanskelig tilgjengelige sveiser.
Fixturing & klemmeløsninger: Et utvalg av magnetiske klemmer, vippeklemmer og U-blokker (kompatibel med D28/D16-hullsystemer) sikre arbeidsstykker av alle former og størrelser, med hurtigutgivelsesmekanismer som reduserer installasjonstiden for inventar med 40%. Vinklede parenteser (0–90 ° justerbar) og presisjonsruter hjelper til med fleraksi-innretting, kritisk for komplekse samlinger som robotarmer eller romfartstolker.
Sikkerhets- og beskyttelses tillegg: Anti-spredd belegg (påført på bordflater) og flyttbare sprutbuarder minimerer avfallsakkumulering, mens varmebestandige matter beskytter nettsystemet mot langvarig eksponering for sveisebuer-og utvider bordets levetid i fabrikasjonsmiljøer med høy intensitet.

Tilpassede løsninger: konstruert til din visjon

Skreddersydde dimensjoner og konfigurasjoner

Utover standardstørrelser (1000x1000mm til 2000x4000mm), designer vi 3D-sveisebord i tilpassede lengder, bredder og høyder-inkludert store plattformer (opptil 5000x3000mm) for industriskala prosjekter. Ikke-rektangulære former (sirkulære, L-formede) og innfelte monteringsområder har plass til spesialiserte maskiner eller automatiserte sveiseroboter, noe som sikrer sømløs integrasjon i produksjonslinjen.

Presisjonsmaskiner

Hullsystemtilpasning: Juster hullavstand (f.eks. 75x75mm for hybridnett) eller spesifiser metriske/keiserlige trådtyper (M12, ½ ”-13 UNC) for å matche eksisterende inventar, og eliminerer behovet for adapterplater.
Overflatebehandlinger: Velg fra bakkefinish (RA1.6 for standardbruk) eller superfabrede overflater (RA0.8 for metrologiklassejustering), med valgfri nitriding (HV900+) for å forbedre hardheten og motstå sliping i tungt applikasjoner.

Bransjespesifikke modifikasjoner

Bil: Integrerte T-slots for transportbåndinnretning, ideell for sveiseceller med høy hastighet.
Luftfart: Ikke-magnetisk rustfritt stålinnsatser for å forhindre forstyrrelse av sensitivt NDT (ikke-destruktiv testing) utstyr under sveising av aluminiumslegering.
Marine: Epoksybelagte undersider for korrosjonsbestandighet i saltvannsmiljøer, sammenkoblet med forsterkede hjørnebraketter for fabrikasjon av offshore riggkomponent.

Rask snuoperasjon og global støtte

Aksjeutstyr: De fleste klemmer, ben og utjevningsverktøy sendes innen 24 timer, noe som sikrer minimal driftsstans for justeringer av produksjonslinjen.
Tilpassede ledetider: Standard tilpassede tabeller (ikke-komplekse design) leveres på 15–20 dager, med dedikert ingeniørstøtte for å avgrense tegninger og materialvalg (f.eks. Rustfritt stål for applikasjoner i matkvalitet).
Sertifisert kvalitet: Alle tilpassede 3D-sveisebord gjennomgår streng flathetstesting (0,02 mm/1000 mm) og bærende validering, ledsaget av ISO 9001-kompatible kalibreringsrapporter for sporbar kvalitetskontroll.

Lås opp hele potensialet til sveising av fab -bordet

Med Storaens tilbehørssystemer og tilpassede løsninger blir sveisefabrikasjonstabellen mer enn en arbeidsbenk – det er en skalerbar plattform for innovasjon. Enten du trenger komponenter utenfor hylla for umiddelbare produktivitetsgevinster eller et fullstendig tilpasset 3D-sveisebord for et banebrytende prosjekt, kombinerer teamet vårt ingeniørkompetanse med produksjon av smidighet for å levere løsninger som samsvarer med visjonen din. Løft sveiseoperasjonene dine med tilbehør som tilpasser seg og tilpasninger som transformerer – fordi presisjon er alt, og en størrelse passer aldri alle.

Den ofte brukte anti-rust-grunningen er fettmaling. Naturlig harpiksmaling. Asfaltmaling. Fosfatende maling osv. Deres ytelse og applikasjonsområde varierer. Den sveisede flate platen er renset. Etter å ha bestått inspeksjonen. Vanligvis påføres anti -rustmaling på ikke -machinerte overflater eller alle overflater. Når du påfører, bør det forstås nøye at i valg og produksjon av sveiseplateplater, er den manuelle malingsprosessen generelt enkel. Økonomisk praktisk og egnet for produksjon av enkeltstykker av støpegods.

1. Arbeidsmiljøet på sveiseplattformen. Arbeidsmiljøet som er egnet for forskjellige anti-rustmaling varierer. Derfor, når man velger, bør man forstå arbeidsmiljøet til den sveisede flatplaten.
2.  Primer og Topcoat trenger ikke å bli matchet. Sveise flate plater, i tillegg til grunning. Og det må males på toppen. De fleste toppstrøk brukes etter mekanisk prosessering, så vedheftet mellom grunning og toppstrøk bør vurderes. Generelt samsvarer primere og toppstrøk fremstilt med lignende malingsmaterialer. Primere og toppfrakker tilberedt med forskjellige typer malinger er kanskje ikke kompatible på grunn av deres sterke vedheft. De kan ikke binde seg godt med hverandre. Derfor er det nødvendig å forstå ytelsen til malingen.
3. Konstruksjonsmetoden for anti-rust-grunning. Hver anti-rust-grunning har sin egen gode konstruksjons- og beleggmetode. For å bekrefte om fabrikken eller verkstedet har slike forhold, er den sveisede flatplaten produsert i henhold til JB/T7974-99-standarden. Produktet er laget til ribbet plate og boksetype. Arbeidsansiktet har en rektangulær form, laget av HT200 -materiale. Arbeidsansiktet vedtar skraping og slipingsteknologi, og en V-form kan bearbeides på arbeidsansiktet. T-formet. U-formede spor og sirkulære hull. Lange hull, etc. Sveise flatplate er et flatt referanseverktøy som brukes til sveising av arbeidsstykke, og flatplaten skal justeres til horisontalt i henhold til installasjonskravene. Lasten er jevnt fordelt på hvert støttepunkt. Når du bruker en omgivelsestemperatur på 20 ± 5 ℃, bør vibrasjon unngås.
